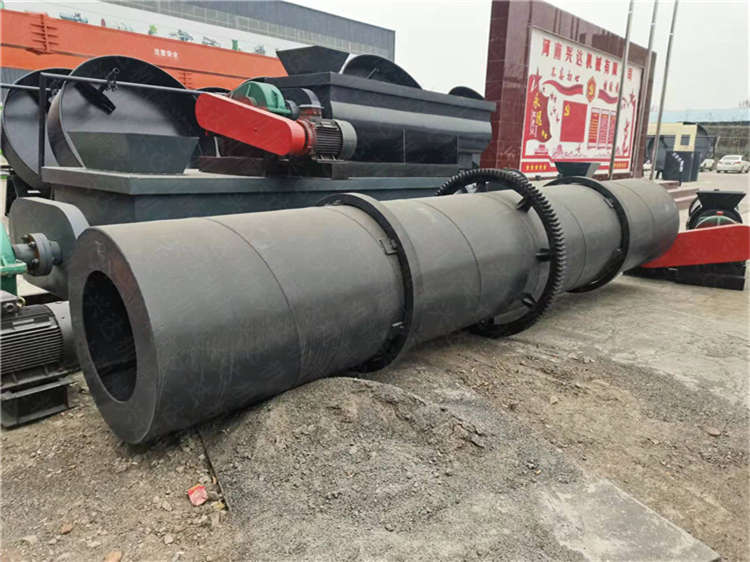

【結構概述】

　　1、支架部分：機身整個轉動部分由支架支撐，受力較大。因此，本機的支撐輪架采用中碳鋼板和槽鋼焊接而成，并通過了嚴格的質量控制和特殊工藝要求，達到了本機的目的。除此之外，更重要的是固定在貨架上的支撐輪�？紤]到會與機體滾筒帶產生較大的摩擦力，我廠特別選用防腐耐磨材料，大大提高了機器的使用壽命，還采用了托輪架成型一體化技術。另外，支撐輪架的四個角處有吊鉤，方便裝卸和運輸。

　　2、傳動部分：整臺造粒機的傳動部分尤為重要，整個機體的工作都以它為基礎。驅動架全部采用槽鋼焊接而成，并通過了嚴格的質量要求。安裝在傳動架上的主電機和減速機均選用優質產品，質量可靠。發動機帶動皮帶輪、三角帶和減速機帶動主軸使機體工作。傳動減速器與主軸工作部分采用尼龍銷連接傳動。

　　3、大齒輪：固定在機體上，與傳動齒輪嚙合，帶動機體反向工作。它采用高科技耐磨材料，使機器具有更長的使用壽命。

　　4、滾輪帶：固定在身體兩側，支撐全身。

　　5、機體部分：整臺涂裝機最重要的部分是機體部分，它由中碳鋼板焊接而成，并通過嚴格的質量控制和特定的工藝要求來達到本機的目的。
